KINAX WT707轴变送器用于重载应用的角位置，＞直径100mm。

将轴位置转换为负载无关直流信号，并与角轴位置对应成比例。

产品特点

• 经久耐用的单圈和多圈角位置变送器适用于众多领域

• 高级别机械和电子安全

• 电容扫描系统在激活后立即提供**位置

• 零点位置和最终位置独立可调

• 没有磨损,低的年度维修费用以及在任何地点可安装

• 小轴承影响＜0.1%

• 可用防爆保护"本质安全"Ex ia IIC T6

• 可以在危险区域安装

• 也可作为耐海水版本

• 适用于远洋船舶符合GL标准

技术数据

• 测量范围：0 … 5°, 0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°,0 … 180°, 0 … 270°(无齿轮）

0 … 10°, 0 … 30°, 0 … 60°, 0 … 90°, 0 … 180°,0 … 270°达到最大1600转

• 测量输出：0 … 1 mA, 0 … 5 mA, 0 … 10 mA, 0 … 20 mA,4 … 20 mA带有3或4线连接，4 … 20 mA带有2线连接

• 测量变量IA：IA最大40mA

• 输出电流中剩余纹波：<0.3% p.p.

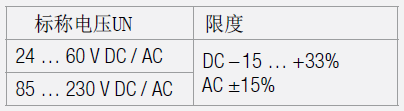

• 供电电源：DC和AC电压(DC/AC供电单元)

DC电压仅

12...33V DC(非本质安全版本,没有电隔离)

12...30V DC(非本质安全版本,没有电隔离)

最大电流消耗约5mA+I

最大剩余波纹10%p.p.

(不得低于12V)

• 精度： 错误极限≤0.5%用于范围0...≤150°，错误极限≤1.5%用于范围0...＞150°到0...270°

• 可重复性：<0.2%

• 响应时间：<5 ms

• 电连接：插头连接器或电缆接头,连接打印带有螺旋终端

• 起动转矩： 约25Ncm

• 间隙影响：±0.1%

• 驱动轴直径： 19mm或12mm

• 轴容许静载荷： 最大1000N(辐射式)最大500N(轴向)

• 安装位置： 任意

• 材料： 外壳凸缘标准:钢

外壳凸缘防海水型:高级钢1.4462

带插塞接头壳盖:塑料

带电缆接头壳盖:铝

轴:防锈硬化钢

• 重量约2.9kg(不带附加齿轮)

约3.9kg(带附加齿轮)

环境条件及符合标准

• 气候等级：标准(Non-Ex):温度– 25 … +70 °C,相对湿度≤95%,不凝结。

• 带有改进气候等级（Non-Ex）：温度– 40 … +70 °C，相对湿度≤95%,不凝结。

• 防爆保护:温度在T6– 40 … +55 °C，温度在T5– 40 … +70 °C，温度在T4– 40 … +75 °C

• 外壳保护：IP67符合EN60529标准,IP69k符合EN40050-9标准

• 抖动：IEC60068-2-6,10g连续,15g(每2小时在3个方向内)/0...200Hz，5g连续,10g(每2小时在3个方向内)/200 … 500 Hz

• 震动：IEC 60 068-2-27, 3 x 50g(每个轴和方向10个脉冲)

• 电磁适应性：标准适用于抗扰度EN61000-6-2和观察干扰发射EN61000-6-4

• 防爆保护：本质安全Ex II 2 G / Ex ia IIC T6 符合EN 60 079-0: 2006和EN 60 079-11: 2007

辅助传输

使用**辅助传输设备KINAX WT707适用于多圈应用中。选择正确的齿轮转动比可以达到1600转。用户可以选择带有齿轮转速比从2:1到1600:1的辅助传输。

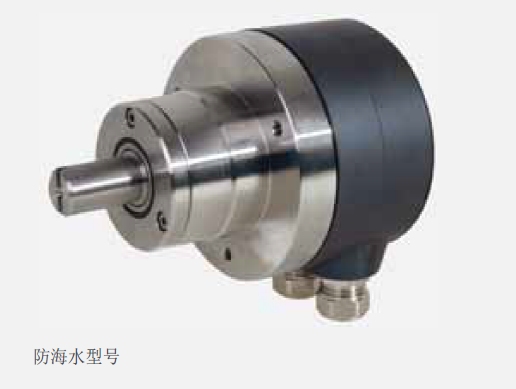

特殊的防海水设计

使用特殊防海水设计，KINAX WT707可以应用于极端的环境条件下。特殊的钢外壳使得KINAX WT707尤其适用于腐蚀性媒介中，例如，海水，碱液，酸液和清洁剂等。

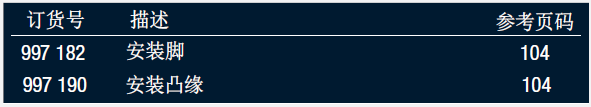

附件

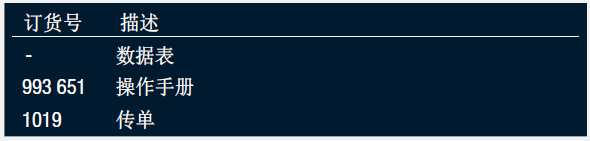

文件记录

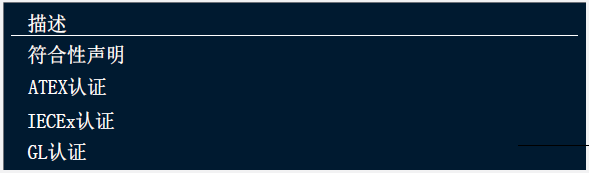

认证

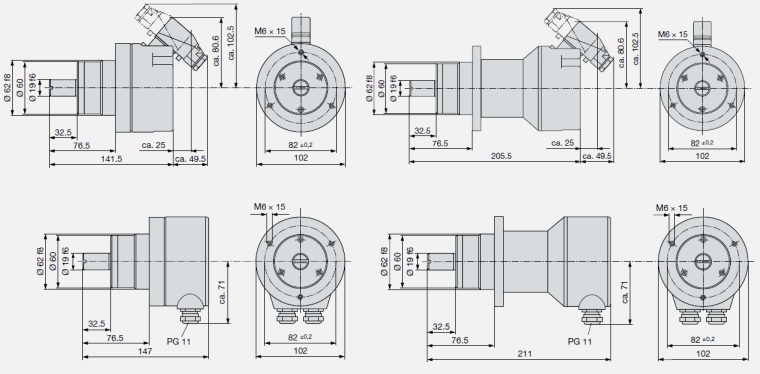

外形尺寸

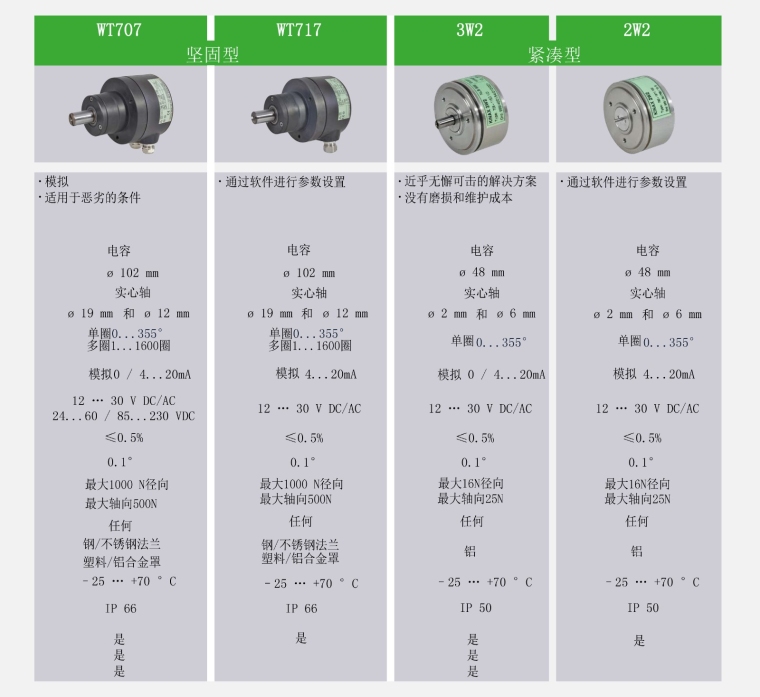

技术参数
